FAG DKLFA40115-2RS轴承

更新日期：	2025.05.01	阅读量：	15011
产品名称：	FAG DKLFA40115-2RS	类型：	角接触球轴承单元
品牌：	FAG	内径d：	40
外径D：	72	厚度(mm)：	42

更新日期：

2025.05.01

阅读量：

15011

产品名称：

FAG DKLFA40115-2RS

类型：

角接触球轴承单元

品牌：

FAG

内径d：

外径D：

厚度(mm)：

详细信息

角接触球轴承单元 DKLFA40115-2RS
双向，螺钉安装，两侧唇密封，带平端的法兰

组件

角接触球轴承单元 DKLFA40115-2RS, 双向，螺钉安装，两侧唇密封，带平端的法兰

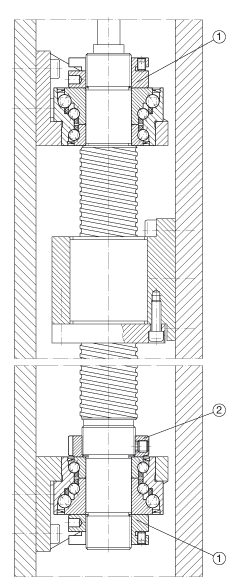

相邻结构设计

两侧丝杠支撑定位球轴承配置。
转过的圈数表示按 INA 建议的固定螺栓的位置(见表或下面的 "组件")。

40 mm

公差: -0,010

72 mm

公差: -0,013

42 mm

公差: -0,25

90 mm

B₁

23 mm

D₁

115 mm

d₁

58 mm

d₂

8,8 mm

d_{a max}

67 mm

d_{a min}

50 mm

94 mm

r_{1 min}

0,6 mm

r_min

0,3 mm

注意！
轴承必须是在主要承载方向 H 承受连续载荷。

1,5 kg

质量

C_a

43000 N

基本额定动载荷，轴向，←

C_0a

101000 N

基本额定静载荷，轴向， ←

C_a

73000 N

基本额定动载荷，轴向，主承载方向 H， →

C_0a

227000 N

基本额定静载荷，轴向，主承载方向 H， →

n_{G Fett}

1500 1/min

脂润滑时的极限转速

M_RL

1 Nm

轴承摩擦力矩

c_aL

1100 N/µm

轴向刚度 ←

c_aL

1700 N/µm

轴向刚度 →

c_kL

1000 Nm/mrad

倾斜刚度

M_m

4,23 kg x cm^2

旋转内圈的质量惯性矩

5 µm

轴向跳动
丝杠支撑轴承配置的轴向跳动基于内圈旋转。

8 x M6

数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准
固定螺丝的拧紧力矩必须遵从制造厂商的数据。
螺丝不在供货范围。

AM40, ZMA40/62
